海事卫星五代星大宽带应急产品

SAILOR 100 GX是先进的3轴线稳定型Ka波段天线系统,该系统设计用于海事卫星全球Xpress®卫星网络。具有优秀的制

造质量和高性能,其质量与性能已使得SAILOR在专业海事通信设备领域中享有数十年的盛名。SAILOR  100  GX是从大量成功的

SAILOR 900 VSAT 天线系统中直接开发的,SAILOR 900 VSAT系统以创新设计和可靠的操作性能建立了新的产业标准


0.00
0.00

商品描述

SAILOR 100 GX是先进的3轴线稳定型Ka波段天线系统,该系统设计用于海事卫星全球Xpress®卫星网络。具有优秀的制

造质量和高性能,其质量与性能已使得SAILOR在专业海事通信设备领域中享有数十年的盛名。SAILOR  100  GX是从大量成功的

SAILOR 900 VSAT 天线系统中直接开发的,SAILOR 900 VSAT系统以创新设计和可靠的操作性能建立了新的产业标准

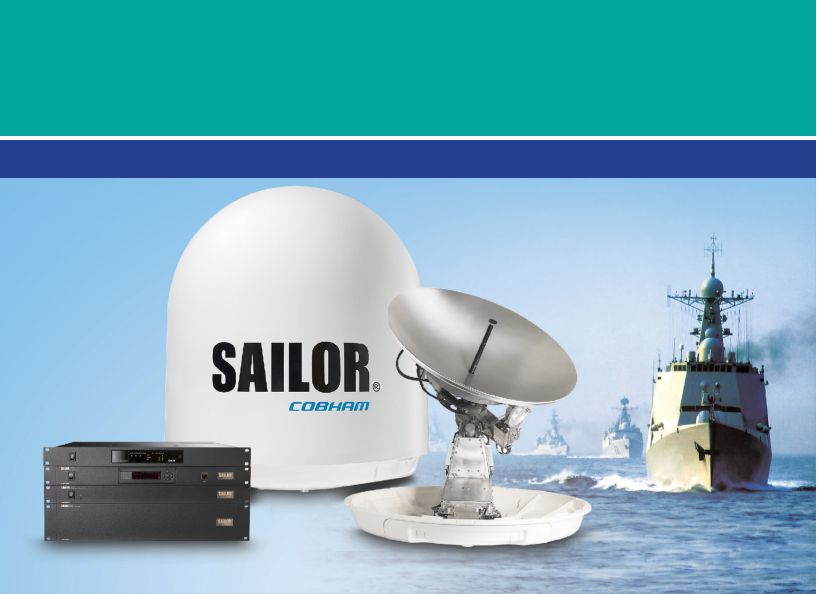

您的专属 Inmarsat Global Xpress Ka 波段系统(1.0米)

SAILOR 100 GX是先进的3轴线稳定型Ka波段天线系统,该系统设计用于海事卫星全球Xpress®卫星网络。具有优秀的制

质量和高性能,其质量与性能已使得SAILOR在专业海事通信设备领域中享有数十年的盛名。SAILOR  100  GX是从大量成功的

SAILOR 900 VSAT 天线系统中直接开发的,SAILOR 900 VSAT系统以创新设计和可靠的操作性能建立了新的产业标准。

顶级性能的GX系统

尤其对海事卫星全球Xpress®来说,SAILOR 100 GX具有独特的特点, 即在数秒内便可找到准确的卫星,无需耗时地对所有卫星进行空间扫描。这除了在安装期间对我们有所帮助以外,在不良天气或不良信号强度之后出现的临时闭塞的情况下,也有助于我们再次搜取卫星。

配置简单快捷

轻巧紧凑,在天线之间只有单个电缆,位于RF、电源和参数甲板设备下面,SAILOR 100 GX 可以如SAILOR VSAT系统一样进行便捷和快速的配置。先进的特性例如自动方位校正(旗标)和自动电缆校准的特性明显地地减少了安装和配置时间。


重新界定海上宽带服务

使用SAILOR 100 GX,您可获得访问海事卫星全球Xpress®国际高流通量卫星服务的可靠渠道,这样您便能够享受到宽带在商业应用、船只运行和船员福利方面的强大功能。

兼容性与测试要求

SAILOR 100GX 船舶与原始的SAILOR GX 现代装置(GMU)一同运送,并直接与SAILOR 500、250 舰队宽带一同工作,从而实现完整的全球

Xpress®海事服务。该系统在最高强度的海上冲击和振动设备上面进行设计和检测,符合IEC EN 60721 的要求。


SAILOR 100 GX 系

系统规格



频率波段

Ku / Ka 带宽(海事卫星GX)

反射器尺寸

103cm/40.6英寸

认证

符合CE(海事)、ETSI、FCC 的规定

系统电力供电范围

ADU+ACU20到32V直流电,GMU90到264V交流电

整个系统功耗

410 W 峰值、200W 代表性功耗

运行波动

正弦:EN60945 (8.7.2), DNV A, MIL-STD-167-1

(5.1.3.3.5)。随机性:海事

残余波动

正弦:EN60945 (8.7.2) dwell, MIL-STD-167-1 (5.1.3.3.5) dwell. EN60721-3-6 6M3

冲击

MIL-STD-810F 516.5 (Proc. II)

温度(环境)

运行温度:-25°C 至 55°C 储存温度:-40°C 至 85°C


甲板上的装置(ADU)

天线、底座类型

带有综合GPS 的3 轴稳定型跟踪天线

反射器系统天线类型

环形集中传输反射器/子反射器

发射增益

47.5 dBi typ. @ 29.5 GHz(不包括雷达天线罩)

接收增益

44.0 dBi typ. @ 19.7 GHz(不包括雷达天线罩)

系统G/T

在≥10°高程和晴朗天空条件下为20.1 dB/K typ. @ 19.7 GH(不包括雷达天线罩)

BUC(备用计算机)输出电源

5 W GX BUC(备用计算机)

EIRP(等效各向同性辐射功率)

≥53.5 dBW (包括雷达天线罩)最大36.0 dBW/40KHz

LNB

GX Ka单波段 LNB

追踪接收器

内部“所有波段/调制类型”包括例如电源、DVB-S2、GSC 和调制解调器RSSI

偏振

循环交叉Pol (海事卫星GX、TX: RHCP、RX:LHCP)

仰角范围

-25° 至 +125°

方位角范围

无限制(旋转镜头)

船舶运动、角度

转动+/-30°、峰值+/-15°、偏航+/-10°

船舶转向比和加速度

15°/S2 和 15°/S2

ADU线性运动

任何方向的线性加速度最大+/-2.5 g

卫星获取

自动带有或不带有Gyro/GPS 指南针输入

湿度

100%,冷凝型

雨水 / IP等级

EN60945暴露 / IPX6

风力

80 kt 可运行、110 kt 可生存

可生存冰速

25mm/1”

太阳辐射

1120 W/m2 符合 MIL-STD-810F 505.4

指南针安全距离

根据EN60945 规定安全距离为1 m / 40”

计划维护

无(温度> 10 °C)

非计划维护

通过维修孔可拆卸的所有电子、电子机械模块以及皮带

内置检测

通电自检、人工激活自检、带有故障记录的持续监控

断电

自动安全模块

尺寸

高度:H 150 cm / 58.9”

直径: Ø 130 cm / 51.3”

重量

126kg/276lbs


频率带宽



Rx

19.2至20.2GHz

Tx

29.0至30.0 GHz

天 线 电 缆

ACU至ADU电缆

用于Rx、Tx 和电源的单个50 Ω coax


天线控制装置(ACU)

机架固定件尺寸

1U 19” ACU

长宽高: 4.4 x 48 x 33 cm 长宽高: 1.75” x 19” x 13”

机架固定件重量

4.5kg/10lbs







接口

x 用于天线RF 电缆的1 x N 连接器 (50 Ω) 带有自动电缆损失补偿

x 用于Rx/Tx至调制解调器的F型连接器(75Ω)

1 x以太网(调制解调器控制)

1 x RS-422 (调制解调器控制)

1 x RS-232 (调制解调器控制)

1 x 用于回转式罗盘/GPS 的NMEA 0183 (RS-422或是 RS-232)

指南针输入 (未来 NMEA2000) 2 x 以太网 (用户)

1 x以太网(Thrane链接、服务、装配等)

1 x 直流电源输入

1 x接地螺栓

输入电源

20 - 32 V 直流、370 W 峰值、175 W 代表性功耗

调 制 解 调 器 接 口

(控制)

通用开放AMIP 自定义协议

显示器

网络MMI、OLED(有机发光二极管)(红色)显示器、5 个按钮

3 个独立指示器LED 和开/闭开关

无发射区

可编程,带有方位角和仰角的8个区


GX调制解调器装置(GMU)

GMU尺寸

1U 19” 机架固定件

长宽高: 4.4 x 48 x 33 cm 长宽高: 1.75” x 19” x 13”

机架固定件重量

4.5kgs/10lbs

调制解调器类型

智能管理/基于海事卫星GX 核心模块





接口

2 x用于Rx/Tx至ACU的F型连接器(75Ω)

1 x 用于控制的 LAN 连接器和通过ACU 的用户数据路由

1 x RS-422 数据 (调制解调器控制)

1 x RS-232 数据 (调制解调器控制)

1 x RS-232 (调制解调器控制台)

1 x 通用交流电输入

1 x 接地螺栓

输入电源

90—264V交流电

调 制 解 调 器 接 口

(控制)

开放AMIP、RS422 & RS232

显示器

网络 MMI, 开/闭开关和电源LED指示灯

温度控制

内置风扇和加热器


GX调制解调器装置(GMU)

GMU尺寸

1U 19” 机架固定件

长宽高: 4.4 x 48 x 33 cm 长宽高: 1.75” x 19” x 13”

机架固定件重量

4.5kgs/10lbs

调制解调器类型

智能管理/基于海事卫星GX 核心模块





接口

2 x用于Rx/Tx至ACU的F型连接器(75Ω)

1 x 用于控制的 LAN 连接器和通过ACU 的用户数据路由

1 x RS-422 数据 (调制解调器控制)

1 x RS-232 数据 (调制解调器控制)

1 x RS-232 (调制解调器控制台)

1 x 通用交流电输入

1 x 接地螺栓

输入电源

90—264V交流电

调 制 解 调 器 接 口

(控制)

开放AMIP、RS422 & RS232

显示器

网络 MMI, 开/闭开关和电源LED指示灯

温度控制

内置风扇和加热器

BDU基本显示单元 (ACU+GMU)




湿度

符合EN60945保护规定,95%(非凝结)

IP等级

IP30

指南针安全距离

根据 EN60945 规定为0.1 m



湿度

符合EN60945保护规定,95%(非凝结)

IP等级

IP30

指南针安全距离

根据 EN60945 规定为0.1 m
