海事卫星终端SAILOR 150 FleetBroadband

SAILOR 150 FleetBroadband是高质量的专业船只的单用户解决方案，提供高质量的数据和语音业务，用于工作船、渔船、娱乐船等，基于Inmarsat全球宽带I4卫星覆盖。SAILOR 150配备了小巧、轻便的天线，用户安装简单，给较小的船只提供了真正的IP解决方案，可靠和高质量的全球互联网和语音业务。

SAILOR 150的IP坚实手柄具有先进技术的2.2″TFT彩屏和用户接口，回音消除和噪声抑制软件确保了良好的音频清晰度。

无论是完成需要的报告、故障诊断、简单的网页浏览或航线设计，SAILOR 150提供小型船只的解决方案包括以下优点：

·经济的设备成本和通讯资费 ；

·同时进行语音通讯和数据传输 ；

·IP连接：电子邮件和高速互联网/局域网接入 ；

·LAN接口和路由器功能 ；

·IP手柄接口 ；

·良好通话质量的数字卫星电话业务。

技术规格：

  ·Inmarsat FleetBroadband 许可，符合RTTE、CE标志、FCC part 25测试 ；

  ·频率：

接收 1525.0～1559.0 MHz ，发射 1626.5～1660.5 MHz ；

信道带宽：10.5～189 kHz (接收)，21～189 kHz（发射）；

·推荐的天线电缆：

      电缆损耗 最大/最小：20 dB (1.62 GHz)，1.0Ω直流环路电阻 ；

                            3 dB（36 MHz），4 dB（54 MHz）；

  ·全球业务：

            语音：4kbps AMBE+2 ；

            标准IP：150/150 kbps ；

            短信: 最多160个字符；

      ·天线接头：

            ADU: TNC，阴性 ；

BDU：TNC，阴性 ；

      ·BDU界面：

           电源开关按钮 ；

           直流重负载电源输入接口（带远程开关和锁定装置）；

           2个10/100Mbit Ethernet LAN 用户端口（带电源，基于Ethernet (PoE)）；

           SIM卡；

           工厂缺省复原按钮；

           1个独立的 RJ-11电话两线接头；

           5个I/O接头（带通用I/Os）；

           电源LED ；

      ·电源和功耗：

            直流输入范围(独立)：10～32V DC ；

            最大功耗（包括天线和PoE输出）：120W @ 10～32V ；

      ·环境条件：

            运行温度：﹣25℃～ 55℃ ；

            储存温度：﹣40℃～ 85℃ ；

            生存（电源开，无操作）：﹣40℃～ 80℃ ；

            温度过高，自动热感监测器逐渐关闭系统 ；

            BDU操作相对湿度：95％非冷凝 （在40℃）；

            ADU外壳：IPX6 ；

            ADU操作相对湿度：外露的，按照 EN60945 ；

            BDU外壳：IP31 ；

            冰（生存）：最厚25 mm ；

      ·振动(ADU)：

            运转的振动：随机频谱 1.05 g rms x 3 axes ：

                        5～20 Hz: 0.02 g2/Hz ；

                        20～150 Hz: -3 dB/octave ；

            非运转的振动：随机频谱 1.7 g rms 2 h x 3 axes(6 h total):

                        5～20 Hz: 0.05 g2/Hz ；

                        20～150 Hz: -3 dB/octave ；

      ·机械冲击：20g/11 半正弦 ；

      ·电话功能：电话簿、信息指示、限制拨号、通信记录 ；

·设置和路由器功能：Web服务器、内置NAT路由器、网络管理、SIP服务器、11个PDP context、PPPoE ；

·船体运动：

      滚动：±30°每 4s , 最大 0.7 g tan ；

            倾斜角：±15°每 3s , 最大 0.6 g tan ；

            偏航角：±10°每 5s , 最大 0.3 g tan ；

            浪涌：±0.5g ；

            横荡：±0.5g ；

            垂荡：±0.7g ；

            转向比：±36°/s , ACC 12˚/s2 ；

            前进速度：22 m/s (42 海里/时) ；

            风：100 海里/时 ；

       ·尺寸和重量：

            ADU：高 291.9 mm ，直径 275.6 mm , 重量 3.9 kg ；

            BDU：278 × 231 × 41 mm , 重量 2.0 kg 。

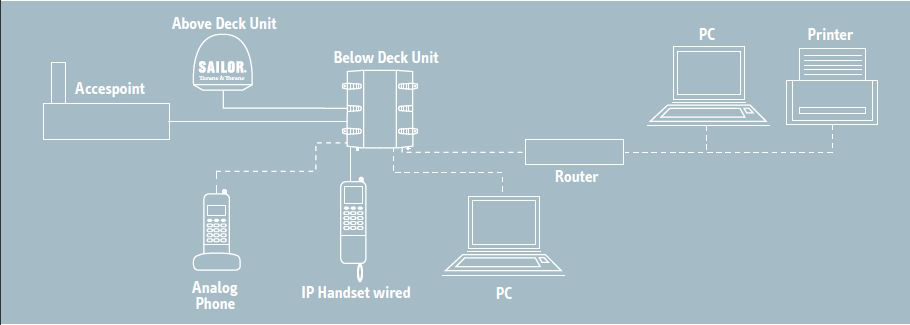

连接示意图：

设备配置：天线、主机、IP手柄和支架、10米天线电缆、CD盘、用户手册。
